(singde)关于油加热器的设计要求有哪些?

文章来源:南京星德机械 人气:281 分布时间:2019/3/8 10:11:16 S M L

导热油加热器的主要优点--热效率髙,节能效果好。导热油循环加热是利用导热油通过加热器热传导降温放出热能达到加热的目的。油加热器简单的来说,应该算是一种改进型供热设备,油加热器也被称之为导热油加热锅炉,油锅炉等。

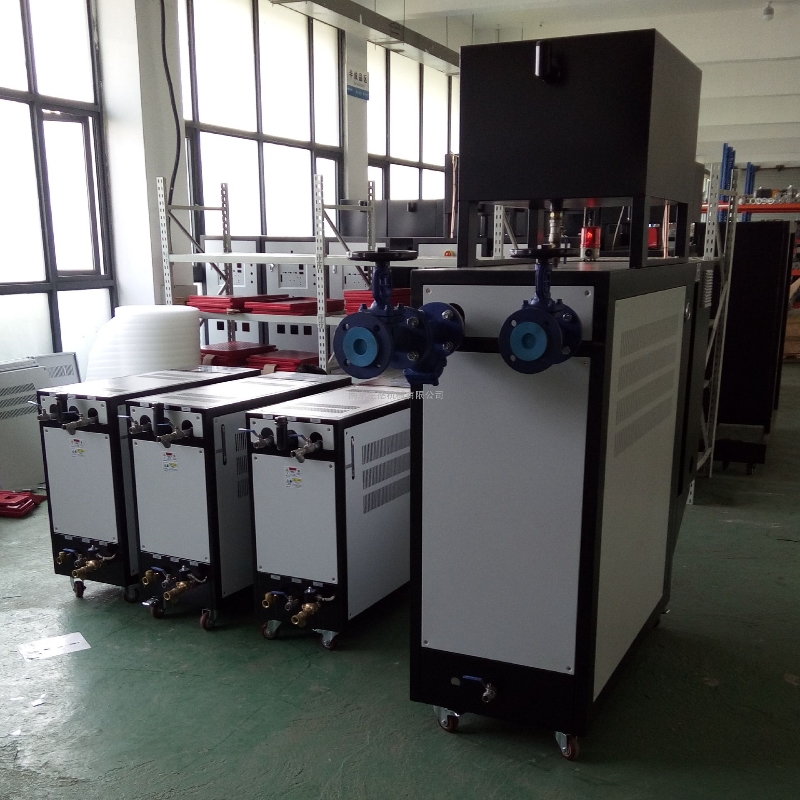

油加热器

那么关于油加热器的设计要求有哪些?
1、 设计热负荷。油加热器的热负荷与有效热负荷之间要留有一定的余地,一般为10%~15%。
2、 设计温度。导热油加热炉的设计温度由其使用温度决定,并应参照GB9222《水管锅炉原件强度计算》中的有关划定进行设计。
3 、设计压力。油加热炉的设计压力应比高工作压力略高,并且应不小于安全阀的开启压力。气相炉的设计压力采用1.2 ~1.5倍的工作压力;液相炉的设计压力应取1.05~1.2倍的压力;液相炉的导热油进出口压力差宜大于0.15MPa(1.5kgf/cm2)。
4、 导热油进出口的温度。设计要从既经济又安全的角度出发,为油加热炉在系统中的运行设计一个相宜的温差,这个温差应小于30℃.
5、 导热油在管内的流速。设计导热油在管内的一定的流速,又不至于由于局部过热而结焦,一般辐射段管采用2~4m/s的流速,对流段管采用1.5~2.5m/s的流速。确定这一参数时还应顾及管内的热油阻力和保证热油在管内成湍流活动的因素。管径大,流速则高;管径小,流速则应低一些。
6、 炉管的均匀热强度。设计要求炉管均匀热强度在一定的范围内,从而使导热油不至于过热,又能充分利用炉管的传热面积。一般辐射段的炉管的均匀热强度为0.084~0.167GJ/(m2.h),对六段炉管均匀热强度为0.033~0.047GJ/(m2.h);
7、 排烟温度。根据导热油在运行中的工作温度,排烟温度和导热油温度之间的差好控制在80~120℃,排烟温度相宜在350~400℃,以使对流受热面不至于过大。为充分利用热能,导热油炉排除的这一些较高的排烟温度的热量应设置余热回收装置将其回收再利用,特别是较大型的导热油加热炉更应予以考虑和正视。
8、 所有与导热油接触的管道及附件严禁用有色金属和铸铁制造,法兰与阀门应用公称压力2.5MPa(约25kgf/cm2)及以上的铸钢阀门,密封件应采用耐高温、耐油材料。使用联苯混合物型导热油,应用榫槽或凹凸面型法兰连接。
9 、导热油炉必需设低位排液阀,并要求其能排净物料,确保不留残液。
